在我們挑選電力工程電纜時，需要了解電力工程電纜基本上的構造。但事實上，很多小伙伴對其是不太清楚的，今天小編就來給大家詳細介紹一下電力電纜的基本結構。

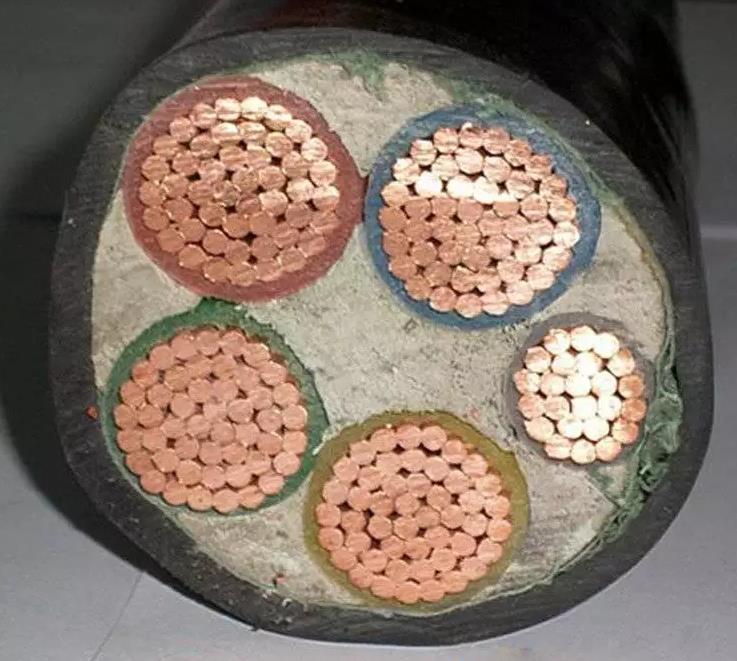

1. 線芯

功效是用于傳送電磁能，常見原材料為銅、鋁。線芯構造采用多條細條絞繩成束，而后歷經模具開展卡緊，使壓緊指數從0.73提升 到0.9之上，有益于開展鉚壓連接。

2. 電導體屏蔽掉層

電導體屏蔽掉層是擠包到電纜電導體上的非金屬材料層，與電導體等電位連接，電導體屏蔽掉層關鍵功效：清除電導體表層的坑坑洼洼高低不平；清除電導體表層的效用；清除電導體與絕緣中間的孔隙度；使電導體與絕緣中間密切的觸碰；改進電導體附近的電場遍布；針對化學交聯電纜電導體屏蔽掉層還具備抑止電樹生長發育和熱屏蔽掉功效。

3. 絕緣層

電纜主絕緣具備承受系統軟件工作電壓的特殊作用，在電纜使用期限周期時間內，要長期性承擔額定電流和系統異常時的過壓，確保在工作中發燙情況下不產生相對性或兩色的穿透短路故障。絕緣屏蔽掉層的功效：電纜主絕緣與接地裝置金屬材料屏蔽掉中間的銜接，使之有密切的觸碰，清除絕緣與接地裝置電導體中間的孔隙度；清除接地裝置銅箔表層的效用；改進絕緣表層附近的電場遍布。

4. 金屬材料屏蔽層

金屬材料屏蔽掉層包囊在絕緣屏蔽掉層外，金屬材料屏蔽掉層一般選用銅箔或銅線，它是將電場限定在電纜內部，維護生命安全的重要構造。也是維護電纜免遭外部電氣設備影響的接地裝置屏蔽掉層。

5. 鎧裝電纜層

在里襯層外盤繞有金屬材料鎧裝電纜層，一般選用兩層鍍鋅帶鋼鎧裝電纜。其功效是維護電纜內部，避免在工程施工、運作全過程中機械設備外力作用對電纜的損害。也兼具接地裝置安全防護的功效。

6. 外護線套

這也是電纜外面的維護，一般選用聚乙烯（PVC）高壓聚乙烯(PE)，全是絕緣原材料，選用擠包成型。外護線套關鍵的功效是密封性避免水分入侵，維護鎧裝電纜層不會受到浸蝕，避免電纜常見故障引起的火災事故擴大。
